AF型安全閥(0.8MPa)

一、概述


本產品適用于稀油集中潤滑系統中，使系統壓力不超過調定值，適用介質粘度等級為N22-N460。
安全閥根據翁稱通徑的大小可分為用調節螺栓和用調壓手輪調壓兩種型式。

二、使用要領
手輪調壓式安全閥與系統管路聯接時必須垂直安裝，且回油管路標高不得高于回油口法蘭中心。

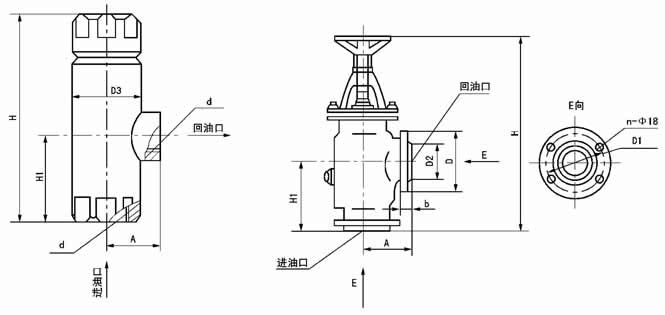

三、外形尺寸
DN=20～40mm　　　　　　　　　　　　　　DN=50～100mm
型 號
公稱通徑
DN
公稱壓力
MPa
工作壓力
MPa
d
H
H1
A
法蘭尺寸
D3
重量
kg
D
D1
D2
b
n
AF-E20/0.5
20
0.8
0.2-0.5
G3/4"
140
56
35.5
-
-
-
-
-
45
1.2
AF-E20/0.8
0.4-0.8
AF-E25/0.5
25
0.2-0.5
G1"
165
70
40
-
-
-
-
-
50
1.6
AF-E25/0.8
0.4-0.8
AF-E32/0.5
32
0.2-0.5
G1 1/2"
194
88
48
-
-
-
-
-
60
2.8
AF-E32/0.8
0.4-0.8
AF-E40/0.5
40
0.2-0.5
G1 1/2"
194
88
52
-
-
-
-
-
60
2.6
AF-E40/0.8
0.4-0.8
AF-E50/0.8
50
0.2-0.8
-
420
110
110
165
120
100
18
4
-
15
AF-E80/0.8
80
-
485
125
125
200
160
135
18
8
-
23
AF-E100/0.8
100
-
540
155
135
220
180
155
18
8
-
31
　　法蘭連接尺寸按JB/T81-94《凸面板式平焊鋼制管法蘭》中PN=1.6MPa的規定。
四、型號標注說明
