焊接式端直通圓錐管螺紋管接頭(16MPa)
一、概述
適用于以油為介質的管路系統用焊接式管接頭，公稱壓力為16MPa，工作溫度為-25～80℃，形式和尺寸見圖1 圖2和表1。

二、技術參數
管子外徑Do
公稱通徑DN
d
lo
d0
d1
d2
l
l1
l2
L
S
S1
O型圈JB/ZQ4224
重量kg

60°
圓錐螺紋
55°
管螺紋
60°
圓錐螺紋
60°
管螺紋
A型
B型
10
6
NPT1/8
R1/8
4.102
4.0
6
11
10.52
9
10
16.5
24.5
16
21
11X1.9
0.060
0.094
14
8
NPT1/4
R1/4
5.786
6.0
8
16
14
14
50
19
29
21
27
16X2.4
0.140
0.180
18
10
NPT3/8
R3/8
6.096
6.4
12
19
17.19
14
55
21
33
27
34
20X2.4
0.200
0.280
22
15
NPT1/2
R1/2
8.128
8.2
15
22
21.75
19
65
21
34
30
36
24X2.4
0.250
0.400
28
20
NPT3/4
R3/4
8.611
9.5
20
28
2709
19
65
24
37
36
41
30X3.1
0.400
0.580
34
25
NPT1
R1
10.160
10.4
25
34
33.94
24
85
26
46
46
50
35X3.1
0.780
1.100
42
32
NPT1 1/4
R1 1/4
10.668
12.7
32
42
42.69
24
85
28
50
55
60
40X3.1
1.200
1.400
50
40
NPT1 1/2
R1 1/2
10.668
12.7
36
50
48.47
26
95
30
56
65
70
45X3.1
1.550
2.400
　1、公稱壓力為16MPa。
2、應用無縫鋼管的材料為15、20號鋼，精度為普通級。

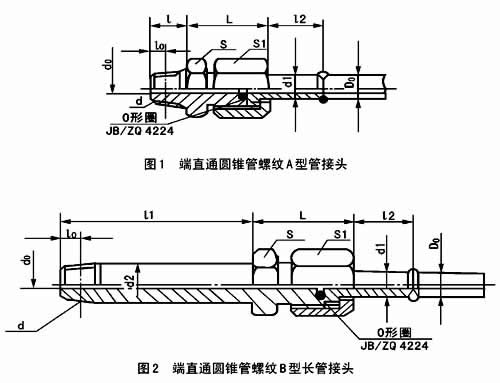

三、外形尺寸

四、訂貨標記說明
　1、管子外徑D0為10mm的焊接式端直通圓錐管螺紋A型管接頭；
管接頭10AJB/ZQ4399-97
2、管子外徑D0為10mm的焊接式端直通圓錐管螺紋B型長管接頭；
管接頭10BJB/ZQ4399-97
