雙線式集中潤滑系統
    一、雙線式集中潤滑系統原理
     雙線集中潤滑系統是集中潤滑的一種主要方式,雙線式集中潤滑系統主要由潤滑泵、換向閥、壓力操縱閥（或壓差開關）、雙線分配器、電控箱和兩條供油管道組成，潤滑泵輸出的潤滑脂，經換向閥交替由兩條供油管輸送到雙線分配器，經過雙線分配器定量地分配到各潤滑點。
供油管內的壓力達到分配器所需動作壓力，分配器進行動作，而分配器動作完成又使油管內壓力繼續上升，當供油管各次壓力都使分配器完成動作（系統完成一次給油運行）后，系統壓力升到換向閥換向壓力，換向閥換向進行二次給油。
     二、雙線式集中潤滑系統常見幾種方式:
     1、手動式
     手動潤滑泵上裝有手動換向閥，當供油管路壓力急劇上升，判斷系統給油工作已完成，進行手動換向。
     原理圖：

該系統由人工控制換向，設備簡單、費用低，適用于給油間隔時間長，潤滑點少的場合。
 2、電動式
 A、電動終端式
該系統由終端壓力操縱閥（或壓差開關）發出壓力（差）信號（終端分配器動作壓力），由電氣控制換向閥進行換向。

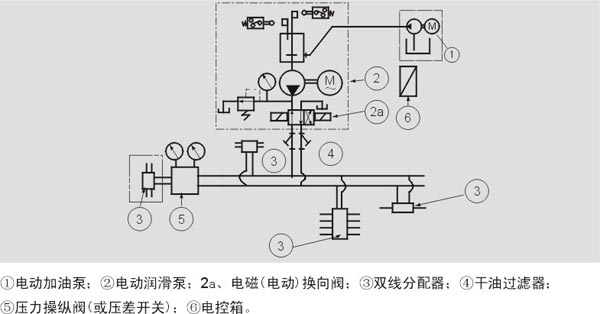

原理圖：

 該系統采用終端壓力作為系統給油工作的控制參數，故適用于潤滑點散布較廣的場合。特點：配管費用較低。

B、液壓換向終端式
該系統由換向閥出口壓力直接控制換向，換向不需終端壓力（差）信號和電氣控制。

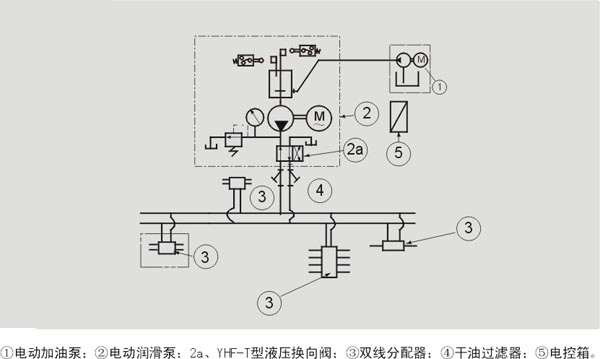

     原理圖：

 該系統采用換向閥出口壓力作為系統給油工作的控制參數，因而液壓換向的換向壓力需根據系統
潤滑點多少進行現場設定。特點：配管費用較低、控制環節簡化。

C、液壓換向環式
該系統由進入液壓換向閥的環式回路末端壓力控制換向，換向不需終端壓力（差）信號和電氣控制，但需接環式回路。

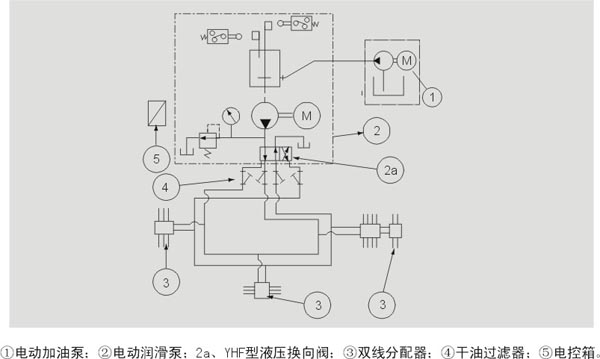

原理圖：

該系統采用環式末端壓力作為系統給油工作的控制參數。特點：配管費用相對較高，適用于潤滑點比較集中的場合。

三、雙線潤滑系統設備元件
驅動
方式
配管方式
換向
方式
潤滑泵
公稱壓力 Mpa
換向閥
電控箱
型號
流量 ml/min
貯 油 器
 容積L
電極功率 kw
標準型號
引進型號
手動式
終端式
手動式
SGZ-8
/
8ml/循環
3.5
/
6.3
手動換向
/
SRB-J7Z-2
FB-4A
7ml/循環
2
10
SRB-J7Z-5
FB-6A
5
SRB-L3.5Z-2
FB-62A
3.5ml/循環
2
20
SRB-L3.5Z-5
FB-62A
5

電動式
終端式
電動式
DRB-L60Z-Z
U-25AE
60
20
0.37
20
34DF-L2型電磁換向器YZF-L壓力操縱閥
R1904
DRB-L19.5Z-Z
U-4AE
195
35
0.75
DRB-L58.5Z-2
U-5AE
585
90
1.5
環式
液壓式
DRB-L60Z-H
U-25AE
60
20
0.37
YHF-L 型液壓換向器
R1902
DRB-L195Z-H
U-4AE
195
35
0.75
DRB-L595Z-H
U-5AE
585
90
1.5
終端式
電動式
ZPU-0.8G
/
133
40
0.55
40
24EJF-P
換向閥
YCK-P5
壓差開關
GDK03
ZPU-14G
233
60
0.75
ZPU-24G
400
100
1.5
TB-*-1
430
100
1.5
TB-*-2
800
DRB-P120-Z
BS-B-120
120
30/60
0.37/0.75
DRB-P235-Z
BS-B-253
235
30/60/100
1.5
DRB-P365-Z
BS-B-365
365
60/100
液壓式
ZPU-0.8G
/
133
40
0.55
YHF-T型
液壓換向閥
GDK04
ZPU-14G
233
60
0.75
ZPU-24G
400
100
1.5
TB-*-1
430
100
1.5
TB-*-2
800
DRB-P120-Z
BS-B-120
120
30/60
0.37/0.75
DRB-P235-Z
BS-B-253
235
30/60/100
1.5
DRB-P365-Z
BS-B-365
365
60/100
KEP-16SL-37/8
/
37
8
0.25
31.5
KEP-16SL-37/15
37
15
KEP-16SL-50/8
50
8
KEP-16SL-50/15
50
15

分配器
型號
公稱壓力MPa
備注
標準型號
引進型號
SGQ

10

DSPQ-L
DV
20
SSPQ-L
DW

KS

KW

VS

VW
SSPQ-P
ZV-B
40

VKSV-KR

VSKH-KR

VSN-KR

VSL-KR

VSG-KR
